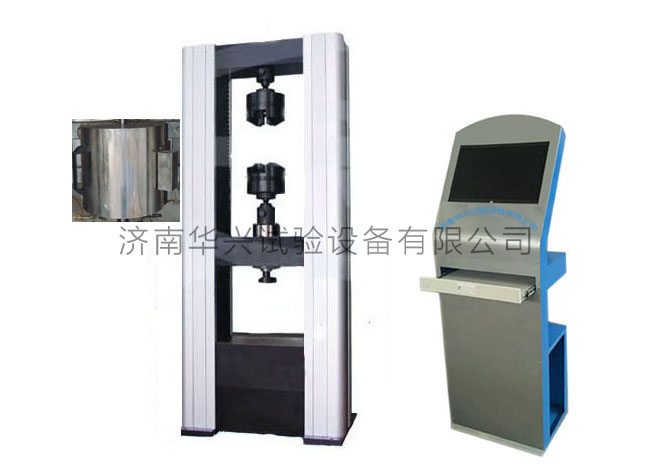

微机控制高温电子试验机(液压夹紧)

微机控制电子试验机是根据GB/T16491-2008《电子试验机》、GB/T2611-2007《试验机通用技术要求》、GB/T228-2010等标准及ASTM、DIN等国际标准设计制造的,主要用于金属、非金属、复合材料及制品的力学材料的性能测试分析研宄,计算机系统通过全数字控制器,经调速系统控制伺服电机转动,经减速系统减速后通过精密滚珠丝杠副带动移动横梁上升、下降,完成试样的拉伸、压缩

咨询热线:0531-61311696
产品介绍

微机控制电子试验机是根据GB/T16491-2008《电子试验机》、GB/T2611-2007《试验机通用技术要求》、GB/T228-2010等标准及ASTM、DIN等国际标准设计制造的,主要用于金属、非金属、复合材料及制品的力学材料的性能测试分析研宄,计算机系统通过全数字控制器,经调速系统控制伺服电机转动,经减速系统减速后通过精密滚珠丝杠副带动移动横梁上升、下降,完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试验,另外可根据用户要求配置不同的试验附具。该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析,是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。




1、主机


(1)主机采用高钢度门式框架结构,强度高、变形小;


(2)采用高精度滚珠丝杠,传动平稳;


(3)传动部分采用圆弧齿同步带传动,传动过程中双向无间隙;


(4) 采用交流伺服电机及驱动系统,确保传动平稳,力矩稳定,具有过流、过压、过载等保护装置;


(5)夹具经特殊设计,夹持牢固,操作方便,无钳口滑移现象;


(6)特殊工艺保证试验机同轴度,很好的了不规则试样对传感器的影响。




2、控制系统


STC8800全数字闭环测控系统具有许多先进的特性和技术创新,主要体现在:


1、实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制;


2、数据采集系统由4路高24位A/D转换通道组成。分辨率达1/500000,全程不分档;


3、选用BB、AD、Xilinx等原装集成器件,全数字化设计;


4、符合PCI总线标准,微机自动识别和安装,做到“即插即测”;


5、电子测量系统无电位器等模拟元件,保证互换性,方便维修更换。




主要技术指标


试验主机:


1.大试验力:10KN;20KN;50KN;100KN,;200kN ;300KN


2.试验机准确度等级:0.5级;


3.试验力测量范围: 0.4%--FS(全程不分档);


4.试验力示值相对误差:优于±0.5%;


5.试验力分辨力:大试验力的1/±500000(全程分辨力不变);


6.变形测量精度: ±0.5%;


7.变形测量范围:0.2%--FS;


8.变形分辨力:大变形量的1/±300000;


9.试验速度连续可调,调节范围:0.005—500mm/min;


10.横梁返回速度不低于500mm/min


11. 横梁的移动速度连续任意可调,在试验中可以切换加载速度。


12. 位移示值相对误差:示值的±0.5%以内;


13. 位移分辨力:0.025µm;


14. 恒力、恒变形、恒位移控制范围:0.5%--FS;


15. 恒力、恒变形、恒位移控制精度:设定值<10%FS时,为设定值的±1%以内;设定值≥10%FS时,为设定值的±0.1%以内;


16. 有效试验空间:600mm;


17. 有效试验宽度:560mm;


18.电源:380V±10%,1.5KW。




对开式高温加热炉


1.高温度: 1200℃


2.温度精度:±0.2℃


3.采用高品质304不锈钢


4.炉膛尺寸:φ100×350mm


5.外型尺寸:φ300×450mm


6.加热功率:380V±10%,4Kw
