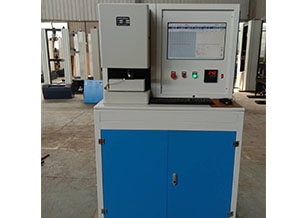

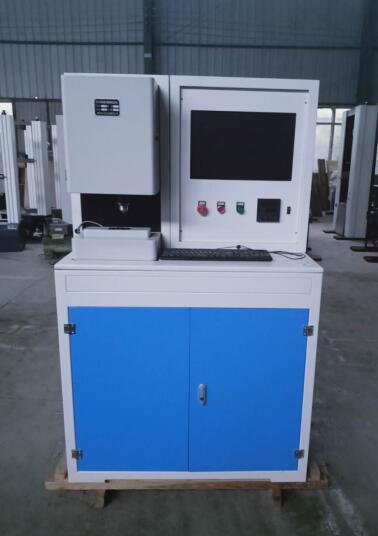

微机控制往复摩擦磨损试验机

一、产品简介

本试验机主要用于对304不锈钢或45#钢材料试样摩擦性能的研究而进行往复摩擦磨损实验，测试精度高，可靠性强;该试验机主机由往复运动工作台工装、往复运动伺服系统、试验力自动加载系统和摩擦力测量系统构成。伺服驱动机构驱动摩擦副进行直线往复运动，试验力由伺服系统自动施加到相对静止的摩擦副试样上，试验力的大小由伺服系统和力传感器共同调整设定加载到摩擦副试样上，加压强度在5-500N范围内可任意设定，由伺服驱动机构带动摩擦副进行往复运动，通过试验测控系统进行摩擦测试过程，从而测得在一定条件压力下的摩擦力及其摩擦系数。摩擦力、摩擦系数、摩擦时间等试验参数均可由操作者在计算机界面上任意设定并由计算机实时控制并显示，且可绘制相应参数曲线存盘并打印输出试验报告。

二、主要技术参数

1、试验力（正压力）范围：1~500 N；

2、试验力测量精度：±1%，摩擦系数测量精度：1%；

3、往复试验行程：20 mm（且行程范围可调）；

4、摩擦力测量范围：1~100 N，测量精度：1%；

5、往复速度：1~300次/min（可调）；

6、试验周期控制范围（试验转数）：1~109任意设定；

7、试验时间控制范围：1~9999 S(min)；

8、试验界面显示温度、摩擦力、摩擦系数、正压力等参数，计算机实时控制处理并绘制试验曲线。（所测量实验数据自动保存为EXCEL文件，可供提取及后续分析）。

9、5×5 mm;10×10 mm的304不锈钢或45#钢的往复摩擦副一套；

10、面压加压(HXSY750伺服缸自动加载)系统一套；

11、HXSY300型往复运动工装一套；

12、往复式摩擦磨损试验机HXZY8000测控系统（含软件）一套；

13、联想或惠普（4G/500G/18.5液晶）计算机一台；

14、外形尺寸：980X800X1608mm；

15、电源：220V,50Hz  3.5KW。

三、标准配置

1、摩擦磨损试验机主机一台；

2、高稳定性伺服驱动系统和调速系统一套；

3、高精度传感器（正压力传感器、摩擦力传感器）一套；

4、联想或惠普（4G/500G/18.5液晶）计算机一台；

5、5×5mm;10×10mm304不锈钢或45#钢的往复摩擦副一套；

6、试验力自动加载系统一套；

7、往复运动工装一套；

8、往复式摩擦磨损试验机专用测控系统（含软件）一套；

9、使用说明书、合格证、保修卡、装箱单一套。
